日新化成生産各種MT和MPO等連接器。除了面向高密度産品的48芯以外,16芯和32芯也可以生産,接受詢價。
該公司的強項是,MT插芯、套筒等微米及亞微米級別的特殊樹脂及模具技術。具有與客戶一同研發所需要的規格型號的技術實力,在通信行業長期保持領先地位。
另外,該公司具有的産品由本公司設計並生産的一體化生産方式,從而實現了卓越的價格競爭力。質量和價格的平衡優勢使其在日本、北美、亞洲和世界各地的實際業績不斷增長。

提出了各種性價比超高的多芯連接器方案。
使用高精度樹脂成形加工技術的MT連接器,Low Loss模型自不用說了,標准模型的信賴性也很高。MT插芯對應,4、8、12,24,48芯等各種,MPO連接器則對應,絲帶、平型代碼、φ3、4、5圓模代碼以及應對光特性的SM Low Loss、SM,還有MM Low Loss,MM龐大陣容。該公司的MT聯邦規則采用了收縮率少的熱可塑性樹脂PPS。因此,Low Loss類型,隨機連接插入時損失控制在0.35分貝以下(平均0.15分貝),偏心也在0.7μm以下(平均0.4μm),達到了優良的規格。
日新化成第二營業部次長的山本佳伸先生談到,“中國市場的需求在今年的3月起,12芯MM的數量增加特別明顯,這種趨勢今後也將持續。這不僅是指Low Loss模型,也包括標准模型的。12芯MM在中國國內的制造廠也可制造,價格被控制在很低水平。另一方面,公司的北美的用戶對于12芯,24芯的SM需求比去年增加了,在北美市場的12芯,24芯SM和中國市場的12芯MM的間接需求也不斷地增加。高精度的48芯的MT規則是通過該公司的高精度樹脂成形加工技術實現的東西,因此基于多心連接的高密度封裝 需求的客戶訂單也不少。”
對于12芯4段結構精度要求極高的48芯模具的制造成本很高,保有該種制造設備的風險很大。所以,從日新化成這樣的經驗豐富的專門廠商購入,削減高額的初始成本是必需的。日新化成,不僅接單多模用,單個模式用也可以制作。單個模式用配備了觸摸屏。

32芯套筒和光連接器
32芯和16芯(連接器),不僅是MT 、MPO連接器配套元件和外殼套件也提供。外殼顔色有4種,黑色(MM 50 / 125),水綠色(MM 50 / 125 OM 3 grade),紫羅蘭(MM 50 / 125 OM 4 grade),米黃色(MM 62.5 / 125)等産品構成。山本先生說:“可以生産面向400 G1的32芯連接器。我們可以用一條配套的價格來提出合理方案。”

住友電氣工業,准備展示適用于幹線到FTTH等各種領域的光纖熔接機,以及MPO連接器和面向32芯MT光纖連接器的産品。



■灰塵較多的環境下也能夠迅速進行熔接工作
住友電工從8月開始發售的新款光纖熔接機「T-400S」,具有「迅速工作」、「適用FTTH工程熔接業務」、「人性化系統菜單設計」等三大特點。實現了熔接時間7秒、加熱補強時間24秒的高速作業。此外,對V槽進行了優化改善,實現了超寬的對芯範圍,避免了頻繁出現對芯有誤的問題,具有可縮短熔接時間的劃時代的功能。住友電氣工業社會系統營業部海外通信營業部的高橋達彥先生說:“以前的産品,V槽稍微有汙漬就會影響對芯繼而發生錯誤。另外,在FTTH工程現場灰塵較多,環境惡劣,而亞微米的對芯要求熔接機必須處于嚴格的使用環境。因此,「T-400S」加寬改進了對芯可動範圍,光纖的對芯範圍達到原來的3倍,V槽即使附著灰塵,也在是允許的範圍之內。”同時,關于價格方面,住友電工社會系統營業部海外通信營業部次長的高田秀先生表示:“定價在市場上可以與先行的競爭産品對抗的水平”,通過工作時間的降低以及人工成本的降低,做成性價比極高的産品。


■實現高質量熔接的面向幹線的熔接機

幹線用途的熔接機「TYPE-81C」達到了6秒的高速熔接以及14秒的高速加熱補強。在顯示器上采用觸摸屏方式,同時也可直接在現場組裝熔接型連接器,以及實現皮線光纜的接續。基于耐衝擊力的設計,以及防水防塵特性的提高,惡劣的使用環境下也可以放心使用。除去防風罩面以外的5面也可以抵抗76厘米高度的落體衝擊。

熔接損耗達到了標准0.01dB,實現了高質量熔接。高田先生談到:“倘若幹線系在萬一發生故障的情況下會造成巨大損失,(而我們的産品完全可以避免損失發生)所以,廣大用戶對「TYPE-81C」的熔接質量給予了高度評價”。


■性價比超高的熔接機
住友電工也致力于産品菜單的擴大。例如,幹線和FTTH之間不像幹線那樣要求熔接質量高的線路工程使用的一款性價比很高的爲中國市場設計的「T-600C」型熔接機。達到約7秒的熔接速度,約20秒的加熱補強,熔接損耗是在標准0.02dB以下。操作界面采用了觸摸屏方式。


■業界最短FlexMPO(TM)連接器
住友電工的主打産品之一FlexMPO(TM)多芯連接器,其擁有全長38mm業界最短的圓纜外殼。與該公司老款MPO連接器相比尺寸縮小近36%,能夠完美地解決高密度布線中距離制限問題。成功實現數據中心的省空間化。並針對數據中心的布線要求,滿足嚴格的Telcordia規格GR - 1435 - CORE(objective)最強性能測試標准。
例如布線的密集的地方即使給光纜加壓13N,當光纜彎曲90°的狀態下,使用FlexMPO(TM)連接器也不會影響光信號的衰減,並實現0.25dB的超低損耗。住友電工的熊月先生介說“FlexMPO(TM)除了以上的特點外,還擁有很好的應用性能。如可在布線密集的連手指也插不進的地方,使用簡單的小工具可自由進行插拔布線。另外,無需拆解外殼即可隨意更換導針,給用戶帶來更便捷的功能”。

■次世代高密度單/多模32芯的MT插芯
住友電工同時也研發次世代高密度32芯(16x2)的MT插芯。此産品不僅多模(Multi-Mode)品種,同時擁有單模(Single-mode)品種。熊先生談到,“伴隨今後光模塊的通信性能的提高,今後400 G等的更高速度的通訊方式也將會普及發展,如32芯的高密度多通道的 MT插芯/MPO連接器等新的需求必至。住友電工在該通訊領域充分理解市場趨勢和需求,發揮自己的技術優勢,對未來的通訊市場做出更大的貢獻。”
HIKIFUNE(ヒキフネ)是1932年成立的日本老字號電鍍企業。通過獨自技術對石英纖維做電鍍加工,其技術達到了國家相關管理機構認可的高水準。該公司的技術力得到了全世界公認,眾多大型廠家都采用該公司的電鍍加工技術。
作為以裝飾鍍層技術為基礎的公司,加工后的美觀性這一點也得到了市場很高的評價。如果從開始外觀就扭曲的話,加工后的問題就很難發現,開始就漂亮的話存在的問題就會一目了然,用戶才能放心使用。
電鍍加工所帶來的熱傳導效率化和光封閉效果是在醫療、傳感技術等通訊以外的產業也發揮作用的技術。該公司對以上用途均可以對應。

基于獨自技術的出色拉伸強度和尺寸公差
電鍍加工,被應用于光增幅器及調制器的真空密封和與套筒等的光纖連接的氣密封裝。即使高溫下使用質量也穩定、軸偏差也不會出現。所謂最好的氣密封裝就是指,確實能做到濕性焊錫的電鍍用于纖維和設備。設備能長期使用的話性價比就會提高。
光纖的電鍍法分干式和濕式兩種方式,ヒキフネ采用的是濕式。一般來說,濕式比干式抗拉強度和氣密性要差些。但是該公司利用自主開發的技術,實現了與干式同等的性能值。例如,抗拉強度方面,對比干式的10~15 N /mm2達到了平均12N/mm2。據說15 N /mm2也可能實現。另外以多年的經驗為基礎,針對抗拉強度可以給出最適合的鍍金種類。濕式,與干式相比、具有低價格小批次也可應對的優點。
隨著設備的小型化需求,對于重要性日益增加的尺寸公差,該公司表示,實現了在±0.5毫米范圍的典型優良數值。甚至±0.3毫米也可以對應。
在膜厚方面,與干式通常0.1納米單位訂單相對,濕式則使μm厚單位安裝成為可能。如果金屬膜厚一些的話,連接部的空隙就會變少,所以焊接作業性就會變好,彎曲強度也會增強。影響成品率的提高的該要素,對于設備開發商來說好處不言而喻吧。
該公司董事FP部部長鈴木昌史先生提到“無論日本還是國外,通信業界全體都把套筒作為必要的設備,應用在不斷增加。從以前開始就利用本公司的老客戶層的訂購,與2年前相比增加了3成,新的用戶也在不斷增加。關于生產體制,這幾年增強了生產線,單心套筒一周就可以生產交貨9萬根”。

在各種變化中提出高度的陣列加工技術
該公司能提供應對多芯的等用途相關的各種變化提案。另外,電鍍后工序48芯(12芯×4)的陣列組(前面電鍍)和饋送加工(中間電鍍)等也能對應。在饋入裝置金屬接合時,重視耐久性和可靠性,對可伐合金、鎳合金進行精密電鍍。在品質方面,48芯的陣列·V溝的間距精度可以保持在亞微米水平,陣列使用可靠的粘著劑。在環保方面,通過了HAST(Highly Accelerated temperature and humidity Stress測試)的測試。
為了提高光纖的質量和生產性,不僅套筒技術的開發,前階段的去覆膜工程也很重要。該公司不僅強于電鍍加工,也擁有去覆膜的技術,不用說單芯纖維,即使是4芯~12芯的磁帶光纖的去覆膜也能應對。被覆膜方面,不僅光纖尖端、連中間部分也能消除。能做到中間去覆膜的企業在世界很少,有超高技術要求的短纖維的去薄膜該公司也能應對。從中間去薄膜到套筒的一連貫工作程序在本公司都能做到,在材料都準備好的情況下,一周可以交貨500根。
20150904-________________________________________________________________________.jpg
陣列加工和饋送加工復合品的一連貫對應
在該公司和代理店的展位上,展出了OTDR、光譜分析儀、光波長計、以太網檢測等各種測量儀器。特別引人關注的產品是去年發賣的最新型OTDR,還有添加中文標記功能的光譜分析儀。


最尖端的OTDR
OTDR的新產品“AQ 7280”,是長期暢銷產品“AQ 7275”的衍生機種。多點觸控對應的8.4型的大型LCD、具備豐富的單元·模塊的特色得到好評。15小時超長的電池待機與競爭產品相比具有壓倒性的優勢。該公司表示:“從以前的型號到AQ 7280的過渡,進展的很順利,特別是中國市場的產量已經上來了”。
在測定器市場上,采用感圧式觸摸屏的模式很多,“AQ 7280”采用與智能手機類似的多點觸摸,實現了直觀的操作和快捷利用高效率。屏幕上有鍵盤顯示,所以打字也很容易。滑動畫面上的菜單和設定顯示能放大波形表示區域,所以可以將OTDR放地面上測量,即使站著也能確認波形。因為可以根據硬件鍵來控制操作系統,所以戴手套的話也能操作。觸摸屏和硬件鍵可以同時使用。該公司提到:“利用iPad等終端新追加了遠程操作功能,中國的用戶反響良好。”。“AQ 7280”家族成員有,解吸可能的OTDR機體9種、OPM /垂直發射系統模塊5種。根據用途可以選擇優化組合,有必要的話、OTDR單元和OPM /垂直發射系統模塊可追加購買、提高性能。從高性價比的模型到動態范圍50分貝、分辨率2厘米的世界最高級別的模型都一一具備。上位模型不僅用于特殊用途,通常的生產線上也能做精密測量。
多芯光纖測量前,芯線的測量條件桌面化的項目編程功能也具備。測量時,不僅OTDR測量,損耗測量和光纖端面畫像可以保存在桌面化的項目編程的芯線號碼里。芯線號碼的選擇自由,沒必要指定測量的順序,所以沒有必要選擇。測定終了的芯線號碼前有檢查標記,選擇測量結束的芯線號碼予以保存、且保存的數據可以簡單的顯示在預覽畫面。據此,可以避免測量失誤和確認遺漏,現場的作業時間得到大幅度縮短。
具有智能繪圖這種方便的功能。以前的測定器用波形和活動表確認測量結果。對此,智能繪圖功能,僅一次操作就能自動地數次測量,并對結果進行合成,將網絡上的活動以圖標形式顯示地圖,所以即使是非熟練工人也可以直觀理解復雜的線路構成。通過閾值設定能自動判定測量結果合格與否。
上海橫河國際貿易的「AQ7280」


“AQ 7280”如果使用OTDR仿真軟件的多芯光纖測量編輯器可以在PC上簡單做成項目文件

中文版光譜分析儀
[AQ 6370 D ]是最適合600~1700納米波長頻臺式型的光譜分析儀。世界最高級別的光學性能和高速測量功能在研究開發、制造過程中被廣泛地使用。波長準確度±0.01、波長分辨率是0.02納米。動態范圍是78dBtyp。水平范圍+ 20~-90 dBm。數據采集功能、擴張標記功能、抽樣功能、分辨率校準功能均具備。該公司表示:“我們認識到中國是重要的市場。包括本地化在內的措施進展的很順利,例如AQ 6370 D一直以來符合客戶要求用中文來標記。還可以使軟件升級”
數據采集功能不僅是測量值的記錄,移動光標可以顯示出特定的時間變化、在那個時間點發生了什么都實時可以確認。最適合WDM解析、DFB - LD解析。另外,做多高峰測量值的記錄。記錄容量在WDM和256 chs 10達到1000點。記錄·保存各自的頻譜數據,當問題發生的時可以利于追查到原因。
擴張標記功能,有計算標記點的能量密度和積分值的功能。通常,光信號一調制波形就會擴散,所以高峰=整體力量變弱。使用該功能,即使信號變化也可以準確測定信號強度。這個功能有另一個優點,信號光的綜合力量和噪音密度的差異能夠從OSNR值的波形直接了解。
取樣門功能,使用外部門信號,測量通過特定的周回的信號光譜。據此,光傳輸系統周回實驗評價變得容易了,測量時間可以縮短1 / 2左右。
分辨率補正功能使用外部光源校正等效噪聲帶寬。根據這個,能夠實現具有寬光譜特性的光源的能量密度更準確的測量。
日新化成是在MT插芯(機械式的對接傳輸)、套筒等領域,利用微米及亞微米水平的成形精度可能的特殊樹脂及模具技術,共同開發用戶所希望規格產品的公司。該公司的產品,在日本、亞洲、北美、歐洲被廣泛使用,因可靠性和高性價比得到很高的認可。

以低價格提供信賴性高的多芯連接器
  日新化成MT連接器,以低損耗類型為代表各類型產品的信賴性都很高。MT套筒具備了4、8、12、24、48芯的各種類型,MPO連接器能對應絲帶、平型代碼以及φ3、4、5圓模代碼還有光特性的單一模式、單一模式低損耗類型、復合模式、復合低損耗類型等主力模式。
  MT連接器 使用了低收縮率的PPS樹脂材料

低損耗型
·IL 低于0.35dB(平均0.15dB)
·偏心 低于0.7μm(平均0.4μm)
是損耗得到抑制的優良規格。

  此種規格之上,加上本公司設計且由本公司生產,形成低成本競爭力優勢。該公司第二營業部長的高橋司氏說:“今年24芯的需求增加,是前年的2倍以上”。

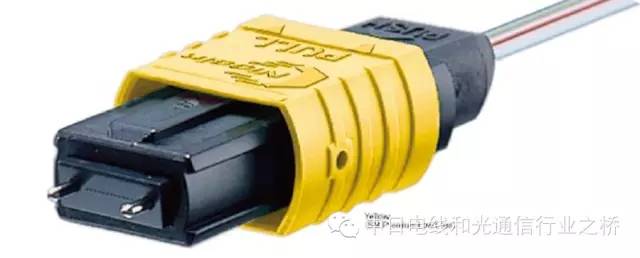

圖)日新化成的MPO 連接器

48芯的MT套筒
  該公司的產品群中特別要提的是48芯的MT套筒。該公司的高精度的樹脂成形加工技術成就了此商品,使其在業界也倍受關注。具有高精度要求的48芯套筒因模具的制造成本高漲,不得已而生產停滯的風險很大。但是,如果如該公司那樣、多芯連接器被豐富的制造商購買的話,高額的初始成本會得以削減。高橋先生說“48芯的市場需求在逐年增加。”,所以我們拭目以待。

圖 日新化成的48芯的MT管套

扇港產業在香港、深圳、上海設立了事務所,為顧客提供支持,是在中國市場具備迅速供貨體制的企業。他們在展位上展出了:MPO連接器以及該連接器的制造解決方案、MT連接器公·母對應的清潔機,還有訪問點使用最適合的光纖和電源連接器 。

低損耗類型的MPO連接器
這次,低損耗類型的MPO連接器作為核心產品被展出的。該公司表示:“已形成了在中國組裝MPO、然后在北美的數據中心被使用的市場結構,此種結構決定了低損耗類型是必需的。因此我們提出了把損失控制在0.25分貝的12芯MPO連接器”,并且“我們預計把它提升到100 G用的連接器。100 G傳輸的話損耗將極低,一個一個的連接器的損耗也必須降低。為此只有降到0.25分貝的話100 G連接器才能對應。
該公司的MPO連接器,以其高性價比也被市場所關注。這不僅僅是價格降低,而是滿足用戶要求的質量,同時保持低價格,靈活應對市場化流動的體制而得到好評。該公司說“出貨量同比增長了3成左右。”。
該公司的MPO連接器,不僅品質和價格,在這之上反映用戶的聲音的附加價值也被稱道。為了抑制傳輸損耗的跳線用靴、和符合IP 68和ODVA標準的防水類型、獨自設計提供了33%的高密度化的MPO - HD(High Density)等也被列為主力產品加以宣傳。
扇港元器件(深圳)的MPO連接器

MPO制造解決方案
該公司在中國市場MPO制造解決方案,服務于JGR公司的大功率量儀表、SUMIX公司的三維測定器、扇港本公司的研磨機「APC-8000 シリーズ」。其中JGR公司成為了SENKO公司在中國的總代理店,被用戶和競爭企業所關注。該公司說,“與這樣的面向制造設備產品的銷售一起,也提供組裝的支持。進入MPO的裝配市場的新用戶也日益增多,所以包含訓練在內的技術支持,徹底的跟隨支持到進行組裝。”

測量MT套筒孔和纖維芯的偏心度
作為MPO制造解決方案之一,計劃展出MT套筒孔的偏心度和光纖組裝后的纖維芯的偏心度可測量儀器。該公司表示,“今后將大量出現使用MT套筒的用戶。因MT套筒造價高,客戶一定會有質量要求和篩選,所以今后會有使用前隨機偏心測定的需求。”。

光纖和電源的復合連接器
港口產業今年發表的新產品[IP - ONE連接器」,是在同一外殼中放入正·負的電源線的防水光纖連接器。是隨著樣品的需求增加關注度增高的產品,MPO和LC 2將會被重點宣傳。
該公司一直以來在防水連接器“IP系列”研發上孕育了MPO 和LC的殼體技術,以此為基礎開發的“IP - ONE連接器”因高完成度而引以為傲。該公司表示:“主要是設想為室外的Wi-Fi接入點(AP)使用的。目前在室外的AP 使用的是Cat . 5電纜,不過,今后隨著傳輸的高速化、光纖的需求將增加,那個時候作為電源供給,把光纖和電源連接器結合在一處,實現高效的使用。(客戶)除美聯社以外、也會服務于CCTV的監視攝像機”。
精工技研是權益法適用公司。與DATA PIXEL公司共同出展,貢獻于MPO制造·檢查的解決方案、提供建議。精工技研MPO解決方案以服務對象廣泛而著稱,能夠提供研磨機、端面檢查、形狀檢查、反射損耗,端面濾清。隨著各產品的銷售增加本身業績也不斷伸長,其中DATA PIXEL公司的端面形狀測定器在中國市場也得到很高的評價。

在MT(MPO)研磨的批量生產現場,工作效率和質量得以提升的光纖連接器研磨機。
精工技研的光連接器研磨機「SFP-550系列」,是可以實現最大48軸的同時研磨、玻璃芯片、MT等的研磨,并兼備批量生產通用性和出色的工作性的產品。實現了用觸屏方式簡單的操作,可以完成多種連接器的研磨工序的程序輸入。除了慢啟動功能以外,也可以調節每道工序轉盤的轉速。因為采用通用電源,在世界各國不需要變壓器就能使用。另外,結合基于使用回數而變化的研磨薄膜的磨削量,使研磨量變得均一而調整研磨時間。精工技研事業本部機器事業推進部機器營業科擔當科長澤井一朗先生就有關中國市場的銷售額談到,“去年比前一年增加,今年將以同樣水準推移。今后中國市場的發展趨勢,是能同時研磨SC機罩32芯、LC48芯的多軸研磨夾具”。
在[SFP - 550系列]之上搭配加壓模塊和MT用研磨夾具,實現了MT(MPO)研磨的量產現場作業的安全性和質量的提高。這個MT研磨夾具與加壓模塊一起使用,達到了符合IEC /PAS61755 - 3 - 32規格,還實現了平坦光纖的突出量的研磨。把設計改為原來的2對物到1對物、提高了作業性。方案是配備MT套筒用12根,和4根。分別用于PC和APC。另外,管套安裝是每個套筒用螺絲固定在基準面的獨自的機構。
杭州精工技研的光纖連接器磨研機(SPF-550系列)

在中國也是最高份額的端面形狀測定器
DATA PIXEL公司的斷面形狀檢測儀“DAISI”系列,是以出色的性能和性價比獲得世界首位份額的產品。特別得到高評價的是,高精度的自動校準,其通過自動對焦實現方便操作和高度再現性。偏心測定器、端面檢查裝置等進入主力陣容,到目前為止約30個國家,累計超過1000套系統被交付使用。
多芯連接器用的[DAISI MT - V 2]添加了紅色光源,隨之核芯容器和光纖尖端曲率能更高精度的測量,還有單心連接器的測量也成為可能。16排MT的測量版本也計劃會被展出。
杭州精工技研在售的端面形狀測定器[3DScope-V2](DATA PIXEL公司制造)

進一步實現了高性價比的端面形狀測定器
DATA PIXEL公司推出了形狀測定器的廉價版,并展示了兩個模型。1個是去年發售的“3 DScope - V 2”,另一個,預計今年發售的“3 DScope - MT”實物機將會展出。兩種型號都發揮了“DAISI系列”所積累的技術優勢,與同等價格帶的產品相比,是測量速度快、使用方便和再現性也很出色的產品。“3 DScope - V 2”的高性價比最為引人關注,一次性購買多臺的用戶也不少、銷路看好。
杭州精工技研在售的 [D-Scope](DATA PLXEL公司)的端面自動測量畫面

對端面傷實時檢驗可能的端面顯微鏡
DATA PIXEL公司的主力產品陣容里還有端面顯微鏡「D -Scope」。這個產品通過均勻的亮度照射,使周縁部的亮度成功的均勻消除,做到了充分的再現性和檢查者的負擔減輕。自動端面檢查軟件“Blink”,插頭插入焦點對焦的瞬間測量結果就出來,是便利性出眾的產品。據此,端面傷的實時檢驗成為可能,所以檢查的自動化、省人化、工數削減也將成為可能。

光纖連接器是新被開發的,添加了對應MPO連接器的類型去年開始發售
最新型的“光纖連接器清潔機套筒2.0”是業界具有最高清潔能力的產品,使用特殊揩布達到了大范圍清洗區域和優秀潔凈性能,因此受到大家的關注。清掃次數達到原來2倍以上的800多次,降低了單次清洗成本。
重量是85克,尺寸L 230(延伸時265)×W 30×H 40毫米,實現了小型輕量化。SC /FC/ ST用,LC /MU用,加上MPO用這些均都成為主力產品。MPO用的清掃次數是500次以上。

帶有快門的MPO適配器/帶有快門的LC適配器
作為新研發的產品,精工技研發布了帶有快門的MPO適配器的罕見類型。在光纖熱度高的12芯和24芯上安裝快門的技術難度大,常年提供快門附著光纖產品的該公司利用現有技術知識終于開發出了此項產品。與本體的一體化結構實現了高強度和高反復再現性。符合JIS C 5982及IEC 61754 - 7標準要求。與SM、MM相適應。電腦、傾斜PC也對應。同樣,帶有快門的LC適配器,能在SC適配器區域里高密度封裝。結合安裝口可以選擇法蘭盤的有無。是符合JIS C 5964 - 20和IEC 61754 - 20標準的產品。
這些MPO LC適配器的共同特點是,能選擇金屬快門有無,另外通過連接器的插拔、金屬快門的自動開關變為可能。
日本NTT-AT公司(NTT尖端技術株式會社)
NTT-AT所展示的光纖連接器制造解決方案包括光連接器研磨機、研磨薄膜、光學特性測量儀,這些均可以與多芯相對應。在中國市場銷售順暢的光學粘合劑,從光纖連接器、分配器到非通信領域都被廣泛地應用。其他被關注有光纖連接器擦纖盒、40/100Gbps領域的面向光纖設備的波長板。NTT -AT駐上海代表處首席代表佐伯一朗先生指出,“中國市場的商業活動開展的非常順利。看本年度的1Q的話,特研磨膠卷和光學粘合劑的出貨量以及銷售額約為去年的1. 5倍,與前年比較的話達到2倍以上。因為中國的內需和面向北美的裝配需求都會持續擴大,所以這個水準今后也會得以維持”。在參考展出上,最適合板上的光纖連接的小型多芯光纖連接器、光纖接頭端面檢查和清潔為一體的劃時代的產品也可以看到。在每年例行的好評研討會上,預計多心光纖連接器的制造解決方案、研磨解決方案、光纖連接器的干洗解決方案都會被關注。

下一代的小型多芯光纖連接器
這次受注目的是,參考展出SF光纖連接器。IEC規格化、并且彎曲光纖與電腦可以連接的結構。不使用套筒,與MPO相比減少元件數量,實現小型化。佐伯先生“光板安裝的效率化為目的的光纖連接器,作為板上的光纖熔化連接課題的余長處理解除等為主要目標發行。現在,12芯類型已開發完成,進一步芯數擴大也將變為可能。”。

與多芯光纖也相匹配的高質量光纖連接器研磨機
在光纖連接器研磨機領域馳騁多年的該公司,在追求研磨高成品率、直達率、保養性的理念指導下開發出了「ATP-3000」。單芯、多芯光纖連接器,光纖陣列等,是均能對應多品種的通用性很高的產品。為研磨工序需要的消耗品因為均適用單芯光纖連接器和光纖陣列所以操作起來很方便。還有,免費維修這一點也得到了用戶的較高評價。為了削減運行成本,在研磨平臺和研磨軌跡上嘗試了獨自的辦法,這點也是本公司的獨到之處。據說在中國的代理店也在增加,技術訓練等針對用戶的支援體制也已準備就緒。

“在中國,MPO連接器的裝配數與去年比有大幅增加,為了滿足客人研磨MT這樣的要求,敝公司接受了大量的關于研磨機和消耗品詢價”(佐伯先生)。像「ATP-3000」一樣能匹配多芯光纖連接器的研磨機,在互聯網上基本很難看到。在僅有的幾家公司中,本公司具有強競爭力的實體價格和標準陣容以外的治具也制作的優點。除了MT系的獨立負荷類型這個以外夾具也可以生產,從1根到22根,不使用替代管套在同樣研磨條件也能實現研磨。

通過電腦操作也能調整研磨軌跡。在傳統的旋轉運動主體的研磨軌跡之上,直線運動的主體研磨也成為可能,并且研磨精度有高要求的MT等的角型芯和纖維陣列,都能研磨到最佳狀態。NTT技術尖端生產事業本部光纖產品商務單元技術營業擔當課長的渡邊賢一先生說“我們是連同研磨膠片也一起開發的唯一廠家,所以為自己公司的研磨機提供了最適合的膠卷。這次計劃將對特化為MPO的膠卷做詳細介紹。”。

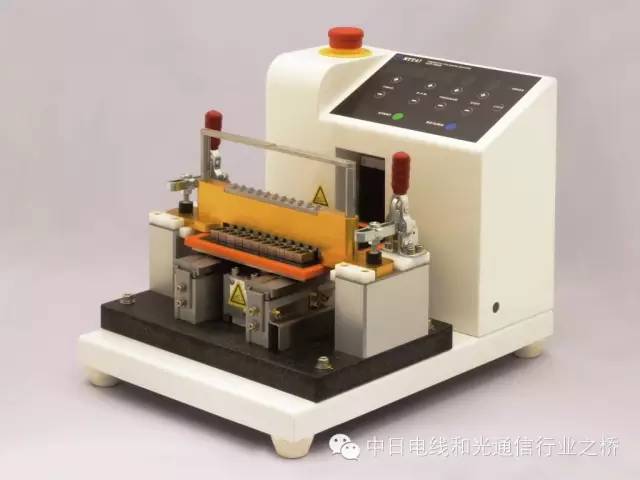

NTT尖端技術的光纖連接器研磨機(APT-3000)

服務于連接現場和少量研磨的袖珍型光連接器研磨機
袖珍型光纖連接器研磨機「POP-311」,是對余長處理光纖連接器的新品安裝工程、施工完畢光連接器的損傷修復的再研磨不可缺的產品。NTT-AT尖端事業本部光纖產品商務單位技術營業擔當的藤原稔先生說“除了在施工現場的利用以外,固定型效率變低的少數裝配用途也被客人采用”。

該公司的量產型研磨機上可以使用的夾具塊,從MT到單芯連接器各種各樣的光纖插件都能研磨。通過最高700 rpm的高速研磨,3~5道工序就可以實現MT連接器和單芯連接器等的研磨。在施工現場研磨MT連接器的袖珍研磨機市場上僅有此一家。

長壽命的光纖連接拋光薄膜
光纖連接用拋光薄膜「ADS Film”產品,是基于硅材料的粒子形狀和粒子直徑以及涂布手法等的不同,實現了能維持長期磨削力的結構。另外,基于與玻璃很難發生反應的性質,去除凝固附著物的清洗工作也可以省去了,所以縮短工作時間和防止劃痕是本產品的過人之處。據此種優勢取得了世界份額的首位,今后,中國市場上平衡性能和成本上會得到很高的評價。“ADS Film”系列,作為高質量模型有以下兩種版本。
“ADS - SKY Film”是光纖的凹坑和成品率提高的模型。例如,SC圓頭管套24根通過研磨實現了7次以上的長壽命,研磨成本也得以降低。[ADS - NEXT]是研磨次數再多光纖凹坑也不會惡化的更高質量的產品。另外,如前所述MPO用的新產品也將被展示,所以可以檢驗各種薄膜。

性價比超高的筆型光纖連接器
清潔光纖連接器端面污垢的[NEOCLEAN]系列,筆型體積小易操作。只需輕輕一撥端面就會變清潔如新,所以不熟練的人也可以高效率的工作。多芯光纖連接器用的模型「NEOCLEAN-M」也采用了撥動方式,該裝置只要保持一定的按壓力,自動清掃磁帶就會一邊清洗光纖連接器一邊纏繞。清掃次數達600次以上,所以平均下來清掃單價也便宜。可以對應平坦與8度斜端面雙方要求 。無論導柱的有無、公母連接器均全部適用。
佐伯先生指出:“中國的光纖連接器清洗市場與日本和歐美相比雖然還很小。但是,高速化和高功率化的不斷提升清洗的必要性也日益被重視,所以今后需求擴大非常樂觀”。

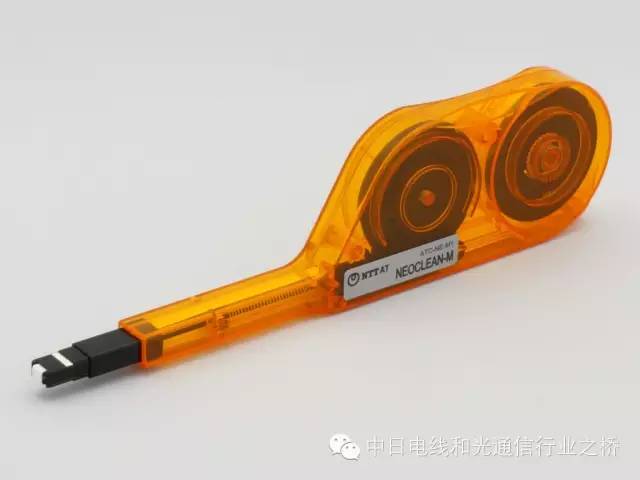

NTT尖端技術的筆型光纖連接器(NEOCLEAN-M)

光纖連接器清洗一體型示波器
作為參考被展出的光纖連接器清洗一體型示波器,因其稀有性和便利性,成為被OFC和FOE備受關注的產品。藤原先生解釋說:“一邊看接頭端面一邊根據需要可以直接清掃。而以前,先要用端面檢查裝置檢查,如果發現污物放入清潔機器反復清掃,最后還要放入檢查裝置再核驗,所以與以前比能大幅縮短作業時間。”

實現了高精度·高速測量的光纖連接器端面形狀測量系統
光纖端面三次元形狀測量系統“SMX”系列,是在高性能CMOS照相機領域世界屈指可數的制造商SUMIX公司的產品。在干擾儀市場上雖然是出現歷史不長的制造商,但以其高技術力開發出的“SMX”系列,因其軟件的易操作性、測量精度、測量時間有公認、性價比高而受到大家的關注。藤原先生“端面檢查功能也新追加了”。
SUMIX公司與NTT-AT一起參與了關于多芯光纖連接器的研磨端面形狀測定的IEC國際標準的制定。“SMX”系列是使MT 24芯的測量可以在30秒以內完成。

SUMIX公司把精力投入到了中國市場,SMX系列軟件和說明書都有中文版。佐伯先生說:“我們8月在上海開設了事務所支店。在那里SUMIX公司安置了模型體驗機,所以對光臨的用戶包含其他的研磨解決方案結合著實物演示進行說明。同時,還有該模型演示機租賃、故障時的替代等細致的服務”。

高信賴性的光線連接器用粘合劑
NTT-AT的主力技術之一就是光學用粘合劑。光學粘合劑的質量會影響到光纖零件的信賴性,所以像該公司產品那樣的高度信賴性被市場所要求。
粘結性能,不僅是由粘合劑本身的特性決定,還受被粘著物的形狀和大小,粘貼方法等各種因素所影響。該公司的優勢是,利用豐富的銷售業績所孕育的技術知識,為用戶根據利用狀況提供最適合的粘合劑選擇信息。

該公司利用這種優勢遠遠拋開了其他公司的追隨者,特別是光路結合用途和PLC組裝用途在中國市場上獲得了大半的份額。

需求的應對也在積極開展,比如光纖連接器粘合劑是使用壽命很長的類型,被定為主力產品。作為以前的模式,硬化劑的材料里加入了有毒物,但現行的模型是不用有毒成分而仍能發揮性能,安全性有保障。

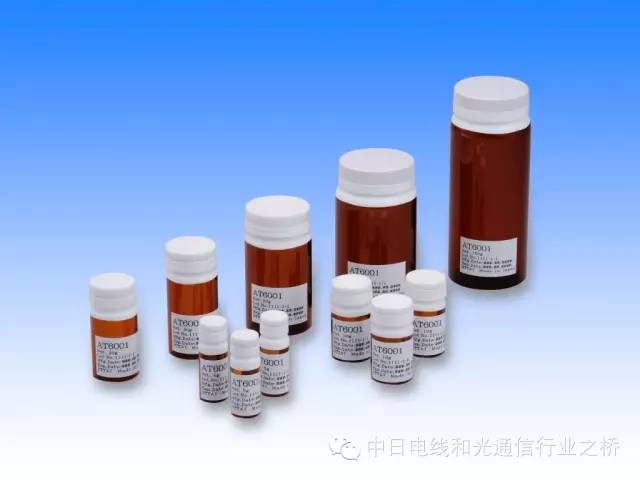

NTT尖端技術的光線連接器用粘合劑

實現了世界最薄15μm的40 / 100 Gbps光器件用波長板
該公司的粘合劑技術在其他產品也都廣泛運用。例如,該公司的聚酰亞胺波長板是厚度僅為15μm(再沒有薄于它)的產品。高速調相設備的偏振控制用途方面的需求在增加。在北美地區是業績擴大產品,在日本國內也有詢價。
給聚酰亞胺導入氟等形成通信波長用的透明性高的材料。插入損失0.5分貝以下。相位差1 / 2。消光比≧25分貝(@ Wavelength : 1.55μm )。焊錫作業也具備承受高耐熱性。只需狹縫射進粘合劑就可以固定。據說相位差1 / 4波長板也是主力產品。
8月31日~9月3日為期4天,中國最大的光纖類產品展銷會“第17屆中國國際光電博覽會(The 17th China International Optoelectronic Expo/CIOE)”盛大舉行。往年,包括光通信、激光&紅外線應用、精密光學、生產LED的CIOE等,有眾多來自世界各國的光通信相關的設備和零部件制造商·銷售公司參展。用戶層的訪客也很多,對于中國光纖類企業來說是一重大活動。
本次特集的內容出自于該展覽會上參展的日系光纖通信企業的采訪發言。中國商務的支柱,一直以來都是中國國內的內需和面向北美的光纖連接器組裝。關于中國的內需,“寬帶中國”的國家戰略指導下手機基站和FTTH的投資積極開展,特別是從去年到今年把投資精力放在了有些遲來的FTTH。北美的數據信息的需求方面,雖然有一些生產上的調整但中期穩定增長的趨勢不會變。這種情況下,特別想把控的重點是中國廠商加入MPO連接器組裝的潮流。世界MT管套(套筒)制造商的出貨量都在增加,MPO裝配市場的擴大已是大勢所趨。

因此,本次增加了關于MPO連接器組裝的制造解決方案的相關報道。中國的用戶,建立組裝環境時,分別從市場占有率高的廠商購買研磨機和測定器。對此,如果通過解決方案只從一家企業購買、其好處是顯而易見的,制造工程的綜合性講座以及發生故障時的咨詢窗口可以一并解決。
中國經濟前景的不透明感仍然持續,本年度投資計劃的完全執行情況也存在質疑的聲音。但是,就中國的內需目前來看,伴隨著前述的FTTH需求,光學粘合劑和OTDR的增長都值得期待。并且,在一帶一路戰略影響下中國的供應商已經加速進入新興國家市場,就算國內需求下滑,海外需求也會成為補充。積極接觸那些與新興國家的需求息息相關的中國有力供應商,把握他們的產品戰略,從這個意義上看,CIOE現在是絕對不能忽視的光通信(商機)活動。
  后續將持續報道本屆展會上的日企活動動向。
東京大學納米電子研究機構的荒川泰彥教授、舘林潤特任助教對于作為高效能納米激光的納米導線量子點激光 ,在工作溫度為300K(27℃)下進行操作并在世界上取得首次成功。

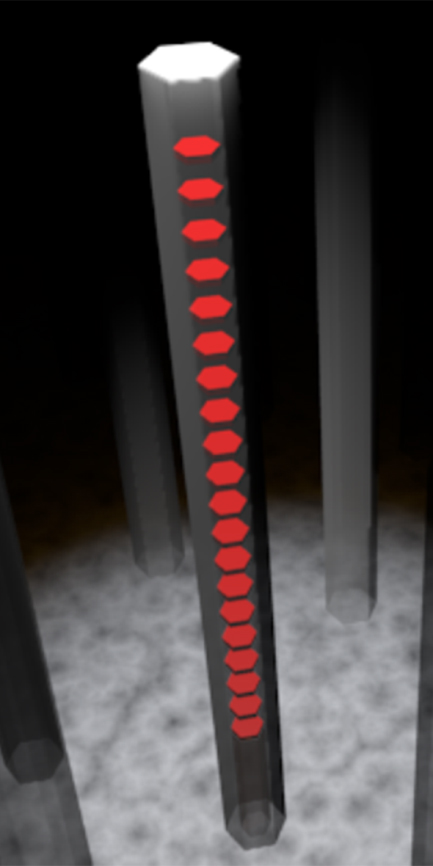

這種激光,是世界最小體積的量子點激光,直徑290nm、長度4. 3μm的半導體納米導線中有50層層疊的量子點的光增益,同時還實現了把單一的納米導線兩端作為鏡子諧振器結構。此次的室溫振蕩的完成,會促進結品增長的高度精密控制技術和尖端的激光設計手法。并且,作為半導體激光的性能指標的特性溫度也達到了133K的納米導線激光最高值,證實了基于量子點的性能提升。通過此次成功,具有量子點本來的超低功率·高濕度安定性等的超小型·高性能的納米激光的高密度集中化成為可能,面向硅光子領域的光電子融合集成電路等的安裝以及環境·生物領域的應用開拓都值得期待。

研發成的技術的特長
a)實現納米導線中量子點的層疊化·高均一化

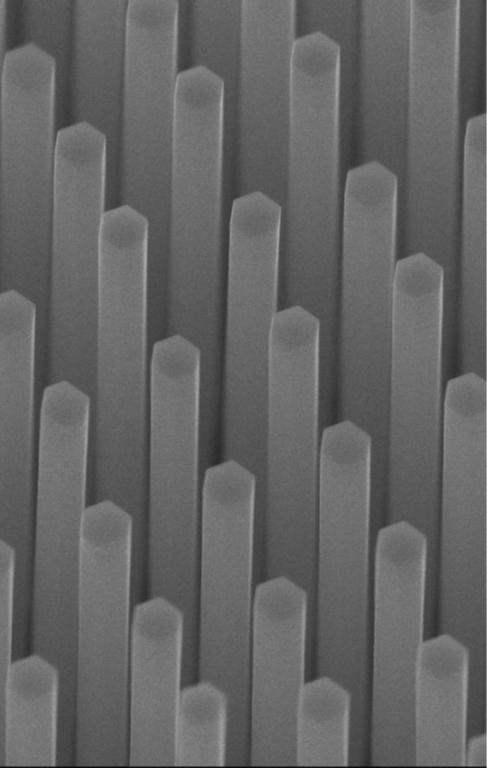

為了在納米導線中層積量子點,高質量·高均一的納米導線是必需的。基于詳細的實驗·分析確立了由MOCVD法制造GaAs納米導線的選擇增長技術。
而且,作為通過增長的納米導線中InGaAs/IGaAs多層相異結構來增長形成層疊量子點(高度7nm,寬度45nm,層積數50),進一步形成GaAs/AIGaAsIGaAs芯膜結構覆蓋、嵌入量子點的納米導線結構。
這些結構是基于尖端的激光設計手法而選擇增長實現的。通過完備各個量子點的發光能源來改善均一性,通過引入線芯表層結構有效的封閉于作為載體的量子點發光層中,其結果,成功做到了室溫條件下也能充分的發光。
b)通過納米導線量子點激光的光激勵實現室溫條件下振蕩
納米導線量子點激光的設備評價的結果,在世界上首次實現了由光激勵的室溫振蕩。作為設備性能指標的特性溫度為133K、與以前的納米導線激光的最高價(=109K)比較也得到了提高。此次通過量子點的引進也預示著可有效的封閉于載體內。
為納米導線激光導入量子點結構來實現室溫振蕩,從而,今后納米激光光源的高性能(低黑暗值·高溫下穩定性)·多功能(波長控制性)化也將成為可能,通過增長·經過·評價技術的深化形成更低值動作化和長波長化,甚至還可以面向實用化、把由電流驅動的激光振蕩動作作為研究目標。不單單停留在硅光子領域的光集成電路的集積·裝載,還能服務于今后的納米焦點以及面向環境·生物各種領域發揮巨大作用。
  此次發表的納米導線激光,雖然產生于GaAs基板,不過,據館林先生講,該種激光像UCSB一樣也能利用硅基板生成。另外,現在雖然只是光激發,不過,研究小組作為下面的課題將專心致力于電激發,把數年以內成功實現作為既定目標。如果解決排除掉幾個難題的話,5~10年可以做成向象谷歌眼鏡一樣的可穿戴設備。
