日新化成生产各种MT和MPO等连接器。除了面向高密度产品的48芯以外,16芯和32芯也可以生产,接受询价。
该公司的强项是,MT插芯、套筒等微米及亚微米级别的特殊树脂及模具技术。具有与客户一同研发所需要的规格型号的技术实力,在通信行业长期保持领先地位。
另外,该公司具有的产品由本公司设计并生产的一体化生产方式,从而实现了卓越的价格竞争力。质量和价格的平衡优势使其在日本、北美、亚洲和世界各地的实际业绩不断增长。

提出了各种性价比超高的多芯连接器方案。

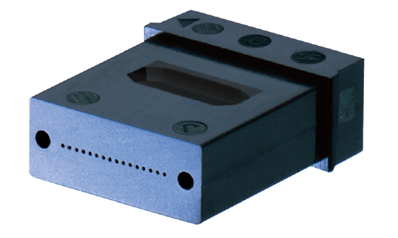

使用高精度树脂成形加工技术的MT连接器,Low Loss模型自不用说了,标准模型的信赖性也很高。MT插芯对应,4、8、12,24,48芯等各种,MPO连接器则对应,丝带、平型代码、φ3、4、5圆模代码以及应对光特性的SM Low Loss、SM,还有MM Low Loss,MM庞大阵容。该公司的MT联邦规则采用了收缩率少的热可塑性树脂PPS。因此,Low Loss类型,随机连接插入时损失控制在0.35分贝以下(平均0.15分贝),偏心也在0.7μm以下(平均0.4μm),达到了优良的规格。
日新化成第二营业部次长的山本佳伸先生谈到,“中国市场的需求在今年的3月起,12芯MM的数量增加特别明显,这种趋势今后也将持续。这不仅是指Low Loss模型,也包括标准模型的。12芯MM在中国国内的制造厂也可制造,价格被控制在很低水平。另一方面,公司的北美的用户对于12芯,24芯的SM需求比去年增加了,在北美市场的12芯,24芯SM和中国市场的12芯MM的间接需求也不断地增加。高精度的48芯的MT规则是通过该公司的高精度树脂成形加工技术实现的东西,因此基于多心连接的高密度封装 需求的客户订单也不少。”
对于12芯4段结构精度要求极高的48芯模具的制造成本很高,保有该种制造设备的风险很大。所以,从日新化成这样的经验丰富的专门厂商购入,削减高额的初始成本是必需的。日新化成,不仅接单多模用,单个模式用也可以制作。单个模式用配备了触摸屏。

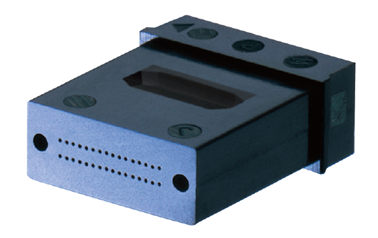

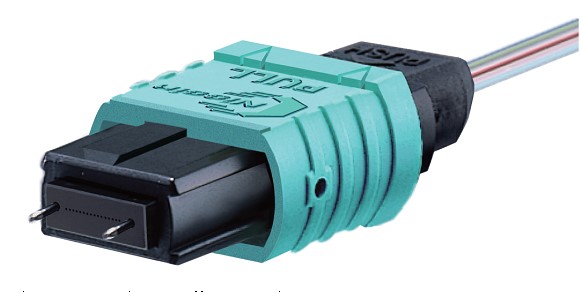

32芯套筒和光连接器
32芯和16芯(连接器),不仅是MT 、MPO连接器配套元件和外壳套件也提供。外壳颜色有4种,黑色(MM 50 / 125),水绿色(MM 50 / 125 OM 3 grade),紫罗兰(MM 50 / 125 OM 4 grade),米黄色(MM 62.5 / 125)等产品构成。山本先生说:“可以生产面向400 G1的32芯连接器。我们可以用一条配套的价格来提出合理方案。”

日新化成生産各種MT和MPO等連接器。除了面向高密度産品的48芯以外,16芯和32芯也可以生産,接受詢價。
該公司的強項是,MT插芯、套筒等微米及亞微米級別的特殊樹脂及模具技術。具有與客戶一同研發所需要的規格型號的技術實力,在通信行業長期保持領先地位。
另外,該公司具有的産品由本公司設計並生産的一體化生産方式,從而實現了卓越的價格競爭力。質量和價格的平衡優勢使其在日本、北美、亞洲和世界各地的實際業績不斷增長。

提出了各種性價比超高的多芯連接器方案。
使用高精度樹脂成形加工技術的MT連接器,Low Loss模型自不用說了,標准模型的信賴性也很高。MT插芯對應,4、8、12,24,48芯等各種,MPO連接器則對應,絲帶、平型代碼、φ3、4、5圓模代碼以及應對光特性的SM Low Loss、SM,還有MM Low Loss,MM龐大陣容。該公司的MT聯邦規則采用了收縮率少的熱可塑性樹脂PPS。因此,Low Loss類型,隨機連接插入時損失控制在0.35分貝以下(平均0.15分貝),偏心也在0.7μm以下(平均0.4μm),達到了優良的規格。
日新化成第二營業部次長的山本佳伸先生談到,“中國市場的需求在今年的3月起,12芯MM的數量增加特別明顯,這種趨勢今後也將持續。這不僅是指Low Loss模型,也包括標准模型的。12芯MM在中國國內的制造廠也可制造,價格被控制在很低水平。另一方面,公司的北美的用戶對于12芯,24芯的SM需求比去年增加了,在北美市場的12芯,24芯SM和中國市場的12芯MM的間接需求也不斷地增加。高精度的48芯的MT規則是通過該公司的高精度樹脂成形加工技術實現的東西,因此基于多心連接的高密度封裝 需求的客戶訂單也不少。”
對于12芯4段結構精度要求極高的48芯模具的制造成本很高,保有該種制造設備的風險很大。所以,從日新化成這樣的經驗豐富的專門廠商購入,削減高額的初始成本是必需的。日新化成,不僅接單多模用,單個模式用也可以制作。單個模式用配備了觸摸屏。

32芯套筒和光連接器
32芯和16芯(連接器),不僅是MT 、MPO連接器配套元件和外殼套件也提供。外殼顔色有4種,黑色(MM 50 / 125),水綠色(MM 50 / 125 OM 3 grade),紫羅蘭(MM 50 / 125 OM 4 grade),米黃色(MM 62.5 / 125)等産品構成。山本先生說:“可以生産面向400 G1的32芯連接器。我們可以用一條配套的價格來提出合理方案。”

住友电气工业,准备展示适用于干线到FTTH等各种领域的光纤熔接机,以及MPO连接器和面向32芯MT光纤连接器的产品。



■灰尘较多的环境下也能够迅速进行熔接工作
住友电工从8月开始发售的新款光纤熔接机「T-400S」,具有「迅速工作」、「适用FTTH工程熔接业务」、「人性化系统菜单设计」等三大特点。实现了熔接时间7秒、加热补强时间24秒的高速作业。此外,对V槽进行了优化改善,实现了超宽的对芯范围,避免了频繁出现对芯有误的问题,具有可缩短熔接时间的划时代的功能。住友电气工业社会系统营业部海外通信营业部的高桥达彦先生说:“以前的产品,V槽稍微有污渍就会影响对芯继而发生错误。另外,在FTTH工程现场灰尘较多,环境恶劣,而亚微米的对芯要求熔接机必须处于严格的使用环境。因此,「T-400S」加宽改进了对芯可动范围,光纤的对芯范围达到原来的3倍,V槽即使附着灰尘,也在是允许的范围之内。”同时,关于价格方面,住友电工社会系统营业部海外通信营业部次长的高田秀先生表示:“定价在市场上可以与先行的竞争产品对抗的水平”,通过工作时间的降低以及人工成本的降低,做成性价比极高的产品。


■实现高质量熔接的面向干线的熔接机

干线用途的熔接机「TYPE-81C」达到了6秒的高速熔接以及14秒的高速加热补强。在显示器上采用触摸屏方式,同时也可直接在现场组装熔接型连接器,以及实现皮线光缆的接续。基于耐冲击力的设计,以及防水防尘特性的提高,恶劣的使用环境下也可以放心使用。除去防风罩面以外的5面也可以抵抗76厘米高度的落体冲击。

熔接损耗达到了标准0.01dB,实现了高质量熔接。高田先生谈到:“倘若干线系在万一发生故障的情况下会造成巨大损失,(而我们的产品完全可以避免损失发生)所以,广大用户对「TYPE-81C」的熔接质量给予了高度评价”。



■性价比超高的熔接机
住友电工也致力于产品菜单的扩大。例如,干线和FTTH之间不像干线那样要求熔接质量高的线路工程使用的一款性价比很高的为中国市场设计的「T-600C」型熔接机。达到约7秒的熔接速度,约20秒的加热补强,熔接损耗是在标准0.02dB以下。操作界面采用了触摸屏方式。


■业界最短FlexMPO(TM)连接器
住友电工的主打产品之一FlexMPO(TM)多芯连接器,其拥有全长38mm业界最短的圆缆外壳。与该公司老款MPO连接器相比尺寸缩小近36%,能够完美地解决高密度布线中距离制限问题。成功实现数据中心的省空间化。并针对数据中心的布线要求,满足严格的Telcordia规格GR - 1435 - CORE(objective)最强性能测试标准。
例如布线的密集的地方即使给光缆加压13N,当光缆弯曲90°的状态下,使用FlexMPO(TM)连接器也不会影响光信号的衰减,并实现0.25dB的超低损耗。住友电工的熊月先生介说“FlexMPO(TM)除了以上的特点外,还拥有很好的应用性能。如可在布线密集的连手指也插不进的地方,使用简单的小工具可自由进行插拔布线。另外,无需拆解外壳即可随意更换导针,给用户带来更便捷的功能”。

■次世代高密度单/多模32芯的MT插芯
住友电工同时也研发次世代高密度32芯(16x2)的MT插芯。此产品不仅多模(Multi-Mode)品种,同时拥有单模(Single-mode)品种。熊先生谈到,“伴随今后光模块的通信性能的提高,今后400 G等的更高速度的通讯方式也将会普及发展,如32芯的高密度多通道的 MT插芯/MPO连接器等新的需求必至。住友电工在该通讯领域充分理解市场趋势和需求,发挥自己的技术优势,对未来的通讯市场做出更大的贡献。”
住友電氣工業,准備展示適用于幹線到FTTH等各種領域的光纖熔接機,以及MPO連接器和面向32芯MT光纖連接器的産品。



■灰塵較多的環境下也能夠迅速進行熔接工作
住友電工從8月開始發售的新款光纖熔接機「T-400S」,具有「迅速工作」、「適用FTTH工程熔接業務」、「人性化系統菜單設計」等三大特點。實現了熔接時間7秒、加熱補強時間24秒的高速作業。此外,對V槽進行了優化改善,實現了超寬的對芯範圍,避免了頻繁出現對芯有誤的問題,具有可縮短熔接時間的劃時代的功能。住友電氣工業社會系統營業部海外通信營業部的高橋達彥先生說:“以前的産品,V槽稍微有汙漬就會影響對芯繼而發生錯誤。另外,在FTTH工程現場灰塵較多,環境惡劣,而亞微米的對芯要求熔接機必須處于嚴格的使用環境。因此,「T-400S」加寬改進了對芯可動範圍,光纖的對芯範圍達到原來的3倍,V槽即使附著灰塵,也在是允許的範圍之內。”同時,關于價格方面,住友電工社會系統營業部海外通信營業部次長的高田秀先生表示:“定價在市場上可以與先行的競爭産品對抗的水平”,通過工作時間的降低以及人工成本的降低,做成性價比極高的産品。


■實現高質量熔接的面向幹線的熔接機

幹線用途的熔接機「TYPE-81C」達到了6秒的高速熔接以及14秒的高速加熱補強。在顯示器上采用觸摸屏方式,同時也可直接在現場組裝熔接型連接器,以及實現皮線光纜的接續。基于耐衝擊力的設計,以及防水防塵特性的提高,惡劣的使用環境下也可以放心使用。除去防風罩面以外的5面也可以抵抗76厘米高度的落體衝擊。

熔接損耗達到了標准0.01dB,實現了高質量熔接。高田先生談到:“倘若幹線系在萬一發生故障的情況下會造成巨大損失,(而我們的産品完全可以避免損失發生)所以,廣大用戶對「TYPE-81C」的熔接質量給予了高度評價”。


■性價比超高的熔接機
住友電工也致力于産品菜單的擴大。例如,幹線和FTTH之間不像幹線那樣要求熔接質量高的線路工程使用的一款性價比很高的爲中國市場設計的「T-600C」型熔接機。達到約7秒的熔接速度,約20秒的加熱補強,熔接損耗是在標准0.02dB以下。操作界面采用了觸摸屏方式。


■業界最短FlexMPO(TM)連接器
住友電工的主打産品之一FlexMPO(TM)多芯連接器,其擁有全長38mm業界最短的圓纜外殼。與該公司老款MPO連接器相比尺寸縮小近36%,能夠完美地解決高密度布線中距離制限問題。成功實現數據中心的省空間化。並針對數據中心的布線要求,滿足嚴格的Telcordia規格GR - 1435 - CORE(objective)最強性能測試標准。
例如布線的密集的地方即使給光纜加壓13N,當光纜彎曲90°的狀態下,使用FlexMPO(TM)連接器也不會影響光信號的衰減,並實現0.25dB的超低損耗。住友電工的熊月先生介說“FlexMPO(TM)除了以上的特點外,還擁有很好的應用性能。如可在布線密集的連手指也插不進的地方,使用簡單的小工具可自由進行插拔布線。另外,無需拆解外殼即可隨意更換導針,給用戶帶來更便捷的功能”。

■次世代高密度單/多模32芯的MT插芯
住友電工同時也研發次世代高密度32芯(16x2)的MT插芯。此産品不僅多模(Multi-Mode)品種,同時擁有單模(Single-mode)品種。熊先生談到,“伴隨今後光模塊的通信性能的提高,今後400 G等的更高速度的通訊方式也將會普及發展,如32芯的高密度多通道的 MT插芯/MPO連接器等新的需求必至。住友電工在該通訊領域充分理解市場趨勢和需求,發揮自己的技術優勢,對未來的通訊市場做出更大的貢獻。”
汽車用鋁制電線 (WH)的鋁合金導體實用化、並且導線本身的鋁制化,正穩步而堅實的前進著。處在這個領域最高水平的住友電工加上古河電工等企業,均擴大了鋁線束(AH)的出貨量。據業內消息,2017年開始、普通轎車裏AH電線在全球市場份額可能滲透到約2成,今後電線廠商將持續擴大AH的生産。
 關于AH的利用方面,汽車發動機室和動力馬達等的高壓部位的替換尤爲重要。可以說取決于主電線部分能否普及。此時,防腐蝕·震動性等方面對應鋁(合金)電線的連接器的開發也提上了議程。
 業界首位的住友電工,對應AH的防腐蝕和經濟性兼備的連接器已經達到量産化態勢的水平。該公司表示,泰國從2014年9月開始,采用耐振動和溫度變化等的鋁導體的汽車用鋁電線從熔鑄軋鋼開始可一貫生産。現致力于之前有難度的AH向引擎室等的安裝。爲普及而展開宣傳活動的同時、對于(在鋁合金技術方面)擅長的纖細AH也付出了精力、勇敢的挑戰細徑化,業績穩步上升。
在古河AS,開發了一個適合于AH的「防腐蝕端子」(連接器),並搭載于去年8月發售的豐田新型陸地巡洋艦200系統上。古河AS的防腐蝕端子(連接端子)氣密性高,除具備世界頂級的防腐性、削減以前的防蝕處理成本以外,同時也考慮了提供該産品技術。
2010年開始出貨,已經被豐田汽車等所采用。AH的重量已減輕到銅電線制造WH的約一半。隨著HEV、EV車的增加,汽車的自動駕駛所搭載的控制系統等的電子化正在進一步發展。在WH需求連鎖增加的同時,伴隨汽車型號轉化AH搭載率也會增加。據業內消息,17年開始配備AH的普通轎車在全球約達到2成,該公司的AH産品將越來越受到關注。

汽车用铝制电线 (WH)的铝合金导体实用化、并且导线本身的铝制化,正稳步而坚实的前进着。处在这个领域最高水平的住友电工加上古河电工等企业,均扩大了铝线束(AH)的出货量。据业内消息,2017年开始、普通轿车里AH电线在全球市场份额可能渗透到约2成,今后电线厂商将持续扩大AH的生产。
 关于AH的利用方面,汽车发动机室和动力马达等的高压部位的替换尤为重要。可以说取决于主电线部分能否普及。此时,防腐蚀·震动性等方面对应铝(合金)电线的连接器的开发也提上了议程。
 业界首位的住友电工,对应AH的防腐蚀和经济性兼备的连接器已经达到量产化态势的水平。该公司表示,泰国从2014年9月开始,采用耐振动和温度变化等的铝导体的汽车用铝电线从熔铸轧钢开始可一贯生产。现致力于之前有难度的AH向引擎室等的安装。为普及而展开宣传活动的同时、对于(在铝合金技术方面)擅长的纤细AH也付出了精力、勇敢的挑战细径化,业绩稳步上升。
在古河AS,开发了一个适合于AH的「防腐蚀端子」(连接器),并搭载于去年8月发售的丰田新型陆地巡洋舰200系统上。古河AS的防腐蚀端子(连接端子)气密性高,除具备世界顶级的防腐性、削减以前的防蚀处理成本以外,同时也考虑了提供该产品技术。
2010年开始出货,已经被丰田汽车等所采用。AH的重量已减轻到铜电线制造WH的约一半。随着HEV、EV车的增加,汽车的自动驾驶所搭载的控制系统等的电子化正在进一步发展。在WH需求连锁增加的同时,伴随汽车型号转化AH搭载率也会增加。据业内消息,17年开始配备AH的普通轿车在全球约达到2成,该公司的AH产品将越来越受到关注。
HIKIFUNE(ヒキフネ)是1932年成立的日本老字号电镀企业。通过独自技术对石英纤维做电镀加工,其技术达到了国家相关管理机构认可的高水准。该公司的技术力得到了全世界公认,众多大型厂家都采用该公司的电镀加工技术。
作为以装饰镀层技术为基础的公司,加工后的美观性这一点也得到了市场很高的评价。如果从开始外观就扭曲的话,加工后的问题就很难发现,开始就漂亮的话存在的问题就会一目了然,用户才能放心使用。
电镀加工所带来的热传导效率化和光封闭效果是在医疗、传感技术等通讯以外的产业也发挥作用的技术。该公司对以上用途均可以对应。

基于独自技术的出色拉伸强度和尺寸公差
电镀加工,被应用于光增幅器及调制器的真空密封和与套筒等的光纤连接的气密封装。即使高温下使用质量也稳定、轴偏差也不会出现。所谓最好的气密封装就是指,确实能做到湿性焊锡的电镀用于纤维和设备。设备能长期使用的话性价比就会提高。
光纤的电镀法分干式和湿式两种方式,ヒキフネ采用的是湿式。一般来说,湿式比干式抗拉强度和气密性要差些。但是该公司利用自主开发的技术,实现了与干式同等的性能值。例如,抗拉强度方面,对比干式的10~15 N /mm2达到了平均12N/mm2。据说15 N /mm2也可能实现。另外以多年的经验为基础,针对抗拉强度可以给出最适合的镀金种类。湿式,与干式相比、具有低价格小批次也可应对的优点。
随着设备的小型化需求,对于重要性日益增加的尺寸公差,该公司表示,实现了在±0.5毫米范围的典型优良数值。甚至±0.3毫米也可以对应。
在膜厚方面,与干式通常0.1纳米单位订单相对,湿式则使μm厚单位安装成为可能。如果金属膜厚一些的话,连接部的空隙就会变少,所以焊接作业性就会变好,弯曲强度也会增强。影响成品率的提高的该要素,对于设备开发商来说好处不言而喻吧。
该公司董事FP部部长铃木昌史先生提到“无论日本还是国外,通信业界全体都把套筒作为必要的设备,应用在不断增加。从以前开始就利用本公司的老客户层的订购,与2年前相比增加了3成,新的用户也在不断增加。关于生产体制,这几年增强了生产线,单心套筒一周就可以生产交货9万根”。

在各种变化中提出高度的阵列加工技术
该公司能提供应对多芯的等用途相关的各种变化提案。另外,电镀后工序48芯(12芯×4)的阵列组(前面电镀)和馈送加工(中间电镀)等也能对应。在馈入装置金属接合时,重视耐久性和可靠性,对可伐合金、镍合金进行精密电镀。在品质方面,48芯的阵列·V沟的间距精度可以保持在亚微米水平,阵列使用可靠的粘着剂。在环保方面,通过了HAST(Highly Accelerated temperature and humidity Stress测试)的测试。
为了提高光纤的质量和生产性,不仅套筒技术的开发,前阶段的去覆膜工程也很重要。该公司不仅强于电镀加工,也拥有去覆膜的技术,不用说单芯纤维,即使是4芯~12芯的磁带光纤的去覆膜也能应对。被覆膜方面,不仅光纤尖端、连中间部分也能消除。能做到中间去覆膜的企业在世界很少,有超高技术要求的短纤维的去薄膜该公司也能应对。从中间去薄膜到套筒的一连贯工作程序在本公司都能做到,在材料都准备好的情况下,一周可以交货500根。
20150904-________________________________________________________________________.jpg

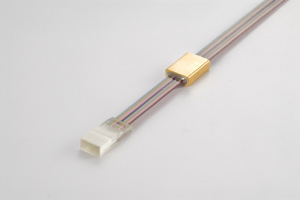

阵列加工和馈送加工复合品的一连贯对应
HIKIFUNE(ヒキフネ)是1932年成立的日本老字號電鍍企業。通過獨自技術對石英纖維做電鍍加工,其技術達到了國家相關管理機構認可的高水準。該公司的技術力得到了全世界公認,眾多大型廠家都采用該公司的電鍍加工技術。
作為以裝飾鍍層技術為基礎的公司,加工后的美觀性這一點也得到了市場很高的評價。如果從開始外觀就扭曲的話,加工后的問題就很難發現,開始就漂亮的話存在的問題就會一目了然,用戶才能放心使用。
電鍍加工所帶來的熱傳導效率化和光封閉效果是在醫療、傳感技術等通訊以外的產業也發揮作用的技術。該公司對以上用途均可以對應。

基于獨自技術的出色拉伸強度和尺寸公差
電鍍加工,被應用于光增幅器及調制器的真空密封和與套筒等的光纖連接的氣密封裝。即使高溫下使用質量也穩定、軸偏差也不會出現。所謂最好的氣密封裝就是指,確實能做到濕性焊錫的電鍍用于纖維和設備。設備能長期使用的話性價比就會提高。
光纖的電鍍法分干式和濕式兩種方式,ヒキフネ采用的是濕式。一般來說,濕式比干式抗拉強度和氣密性要差些。但是該公司利用自主開發的技術,實現了與干式同等的性能值。例如,抗拉強度方面,對比干式的10~15 N /mm2達到了平均12N/mm2。據說15 N /mm2也可能實現。另外以多年的經驗為基礎,針對抗拉強度可以給出最適合的鍍金種類。濕式,與干式相比、具有低價格小批次也可應對的優點。
隨著設備的小型化需求,對于重要性日益增加的尺寸公差,該公司表示,實現了在±0.5毫米范圍的典型優良數值。甚至±0.3毫米也可以對應。
在膜厚方面,與干式通常0.1納米單位訂單相對,濕式則使μm厚單位安裝成為可能。如果金屬膜厚一些的話,連接部的空隙就會變少,所以焊接作業性就會變好,彎曲強度也會增強。影響成品率的提高的該要素,對于設備開發商來說好處不言而喻吧。
該公司董事FP部部長鈴木昌史先生提到“無論日本還是國外,通信業界全體都把套筒作為必要的設備,應用在不斷增加。從以前開始就利用本公司的老客戶層的訂購,與2年前相比增加了3成,新的用戶也在不斷增加。關于生產體制,這幾年增強了生產線,單心套筒一周就可以生產交貨9萬根”。

在各種變化中提出高度的陣列加工技術
該公司能提供應對多芯的等用途相關的各種變化提案。另外,電鍍后工序48芯(12芯×4)的陣列組(前面電鍍)和饋送加工(中間電鍍)等也能對應。在饋入裝置金屬接合時,重視耐久性和可靠性,對可伐合金、鎳合金進行精密電鍍。在品質方面,48芯的陣列·V溝的間距精度可以保持在亞微米水平,陣列使用可靠的粘著劑。在環保方面,通過了HAST(Highly Accelerated temperature and humidity Stress測試)的測試。
為了提高光纖的質量和生產性,不僅套筒技術的開發,前階段的去覆膜工程也很重要。該公司不僅強于電鍍加工,也擁有去覆膜的技術,不用說單芯纖維,即使是4芯~12芯的磁帶光纖的去覆膜也能應對。被覆膜方面,不僅光纖尖端、連中間部分也能消除。能做到中間去覆膜的企業在世界很少,有超高技術要求的短纖維的去薄膜該公司也能應對。從中間去薄膜到套筒的一連貫工作程序在本公司都能做到,在材料都準備好的情況下,一周可以交貨500根。
20150904-________________________________________________________________________.jpg
陣列加工和饋送加工復合品的一連貫對應
在该公司和代理店的展位上,展出了OTDR、光谱分析仪、光波長計、以太网检测等各种测量仪器。特别引人关注的产品是去年发卖的最新型OTDR,还有添加中文标记功能的光谱分析仪。


最尖端的OTDR
OTDR的新产品“AQ 7280”,是长期畅销产品“AQ 7275”的衍生机种。多点触控对应的8.4型的大型LCD、具备丰富的单元·模块的特色得到好评。15小时超长的电池待机与竞争产品相比具有压倒性的优势。该公司表示:“从以前的型号到AQ 7280的过渡,进展的很顺利,特别是中国市场的产量已经上来了”。
在测定器市场上,采用感圧式触摸屏的模式很多,“AQ 7280”采用与智能手机类似的多点触摸,实现了直观的操作和快捷利用高效率。屏幕上有键盘显示,所以打字也很容易。滑动画面上的菜单和设定显示能放大波形表示区域,所以可以将OTDR放地面上测量,即使站着也能确认波形。因为可以根据硬件键来控制操作系统,所以戴手套的话也能操作。触摸屏和硬件键可以同时使用。该公司提到:“利用iPad等终端新追加了远程操作功能,中国的用户反响良好。”。“AQ 7280”家族成员有,解吸可能的OTDR机体9种、OPM /垂直发射系统模块5种。根据用途可以选择优化组合,有必要的话、OTDR单元和OPM /垂直发射系统模块可追加购买、提高性能。从高性价比的模型到动态范围50分贝、分辨率2厘米的世界最高级别的模型都一一具备。上位模型不仅用于特殊用途,通常的生产线上也能做精密测量。
多芯光纤测量前,芯线的测量条件桌面化的项目编程功能也具备。测量时,不仅OTDR测量,损耗测量和光纤端面画像可以保存在桌面化的项目编程的芯线号码里。芯线号码的选择自由,没必要指定测量的顺序,所以没有必要选择。测定终了的芯线号码前有检查标记,选择测量结束的芯线号码予以保存、且保存的数据可以简单的显示在预览画面。据此,可以避免测量失误和确认遗漏,现场的作业时间得到大幅度缩短。
具有智能绘图这种方便的功能。以前的测定器用波形和活动表确认测量结果。对此,智能绘图功能,仅一次操作就能自动地数次测量,并对结果进行合成,将网络上的活动以图标形式显示地图,所以即使是非熟练工人也可以直观理解复杂的线路构成。通过阈值设定能自动判定测量结果合格与否。
上海横河国际贸易的「AQ7280」


“AQ 7280”如果使用OTDR仿真软件的多芯光纤测量编辑器可以在PC上简单做成项目文件

中文版光谱分析仪
[AQ 6370 D ]是最适合600~1700纳米波长频台式型的光谱分析仪。世界最高级别的光学性能和高速测量功能在研究开发、制造过程中被广泛地使用。波长准确度±0.01、波长分辨率是0.02纳米。动态范围是78dBtyp。水平范围+ 20~-90 dBm。数据采集功能、扩张标记功能、抽样功能、分辨率校准功能均具备。该公司表示:“我们认识到中国是重要的市场。包括本地化在内的措施进展的很顺利,例如AQ 6370 D一直以来符合客户要求用中文来标记。还可以使软件升级”
数据采集功能不仅是测量值的记录,移动光标可以显示出特定的时间变化、在那个时间点发生了什么都实时可以确认。最适合WDM解析、DFB - LD解析。另外,做多高峰测量值的记录。记录容量在WDM和256 chs 10达到1000点。记录·保存各自的频谱数据,当问题发生的时可以利于追查到原因。
扩张标记功能,有计算标记点的能量密度和积分值的功能。通常,光信号一调制波形就会扩散,所以高峰=整体力量变弱。使用该功能,即使信号变化也可以准确测定信号强度。这个功能有另一个优点,信号光的综合力量和噪音密度的差异能够从OSNR值的波形直接了解。
取样门功能,使用外部门信号,测量通过特定的周回的信号光谱。据此,光传输系统周回实验评价变得容易了,测量时间可以缩短1 / 2左右。
分辨率补正功能使用外部光源校正等效噪声带宽。根据这个,能够实现具有宽光谱特性的光源的能量密度更准确的测量。
在該公司和代理店的展位上,展出了OTDR、光譜分析儀、光波長計、以太網檢測等各種測量儀器。特別引人關注的產品是去年發賣的最新型OTDR,還有添加中文標記功能的光譜分析儀。


最尖端的OTDR
OTDR的新產品“AQ 7280”,是長期暢銷產品“AQ 7275”的衍生機種。多點觸控對應的8.4型的大型LCD、具備豐富的單元·模塊的特色得到好評。15小時超長的電池待機與競爭產品相比具有壓倒性的優勢。該公司表示:“從以前的型號到AQ 7280的過渡,進展的很順利,特別是中國市場的產量已經上來了”。
在測定器市場上,采用感圧式觸摸屏的模式很多,“AQ 7280”采用與智能手機類似的多點觸摸,實現了直觀的操作和快捷利用高效率。屏幕上有鍵盤顯示,所以打字也很容易。滑動畫面上的菜單和設定顯示能放大波形表示區域,所以可以將OTDR放地面上測量,即使站著也能確認波形。因為可以根據硬件鍵來控制操作系統,所以戴手套的話也能操作。觸摸屏和硬件鍵可以同時使用。該公司提到:“利用iPad等終端新追加了遠程操作功能,中國的用戶反響良好。”。“AQ 7280”家族成員有,解吸可能的OTDR機體9種、OPM /垂直發射系統模塊5種。根據用途可以選擇優化組合,有必要的話、OTDR單元和OPM /垂直發射系統模塊可追加購買、提高性能。從高性價比的模型到動態范圍50分貝、分辨率2厘米的世界最高級別的模型都一一具備。上位模型不僅用于特殊用途,通常的生產線上也能做精密測量。
多芯光纖測量前,芯線的測量條件桌面化的項目編程功能也具備。測量時,不僅OTDR測量,損耗測量和光纖端面畫像可以保存在桌面化的項目編程的芯線號碼里。芯線號碼的選擇自由,沒必要指定測量的順序,所以沒有必要選擇。測定終了的芯線號碼前有檢查標記,選擇測量結束的芯線號碼予以保存、且保存的數據可以簡單的顯示在預覽畫面。據此,可以避免測量失誤和確認遺漏,現場的作業時間得到大幅度縮短。
具有智能繪圖這種方便的功能。以前的測定器用波形和活動表確認測量結果。對此,智能繪圖功能,僅一次操作就能自動地數次測量,并對結果進行合成,將網絡上的活動以圖標形式顯示地圖,所以即使是非熟練工人也可以直觀理解復雜的線路構成。通過閾值設定能自動判定測量結果合格與否。
上海橫河國際貿易的「AQ7280」


“AQ 7280”如果使用OTDR仿真軟件的多芯光纖測量編輯器可以在PC上簡單做成項目文件

中文版光譜分析儀
[AQ 6370 D ]是最適合600~1700納米波長頻臺式型的光譜分析儀。世界最高級別的光學性能和高速測量功能在研究開發、制造過程中被廣泛地使用。波長準確度±0.01、波長分辨率是0.02納米。動態范圍是78dBtyp。水平范圍+ 20~-90 dBm。數據采集功能、擴張標記功能、抽樣功能、分辨率校準功能均具備。該公司表示:“我們認識到中國是重要的市場。包括本地化在內的措施進展的很順利,例如AQ 6370 D一直以來符合客戶要求用中文來標記。還可以使軟件升級”
數據采集功能不僅是測量值的記錄,移動光標可以顯示出特定的時間變化、在那個時間點發生了什么都實時可以確認。最適合WDM解析、DFB - LD解析。另外,做多高峰測量值的記錄。記錄容量在WDM和256 chs 10達到1000點。記錄·保存各自的頻譜數據,當問題發生的時可以利于追查到原因。
擴張標記功能,有計算標記點的能量密度和積分值的功能。通常,光信號一調制波形就會擴散,所以高峰=整體力量變弱。使用該功能,即使信號變化也可以準確測定信號強度。這個功能有另一個優點,信號光的綜合力量和噪音密度的差異能夠從OSNR值的波形直接了解。
取樣門功能,使用外部門信號,測量通過特定的周回的信號光譜。據此,光傳輸系統周回實驗評價變得容易了,測量時間可以縮短1 / 2左右。
分辨率補正功能使用外部光源校正等效噪聲帶寬。根據這個,能夠實現具有寬光譜特性的光源的能量密度更準確的測量。
